磁選機簡介

磁選機是21世紀選礦設備中的必備設備。

由于礦藏資源由多種礦物質混合的一起，因此它們具有不同的磁性。人們利用這個特點，開發了磁選機，利用不同成分礦物質的不同磁性以及磁性強弱的差別，用磁鐵吸引這些物質，那么它們所受到的吸引力就有所區別，結果可以將混在一起的不同磁性的礦物質分開，實現了磁性選礦。

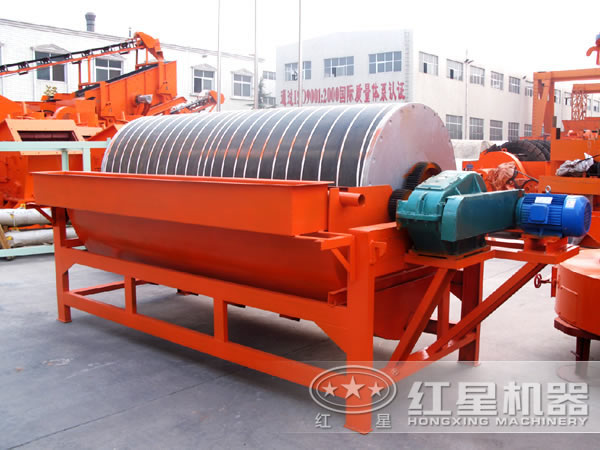

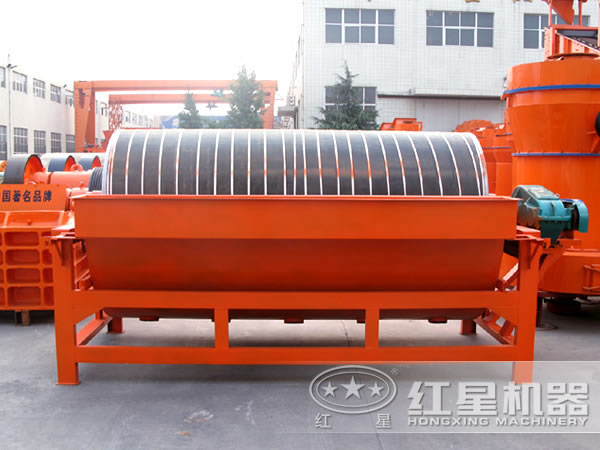

磁選機圖片實拍

在線咨詢     定制生產

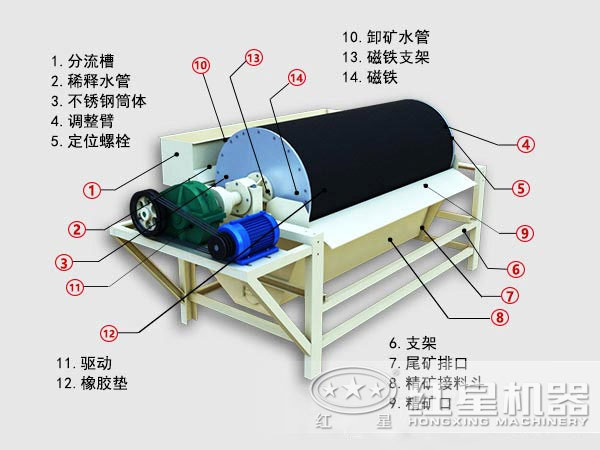

磁選機結構

磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。

圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。

電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥作回轉運動。

磁系為開放式磁系，裝在圓筒內和裸露的全磁。

磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。

槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。

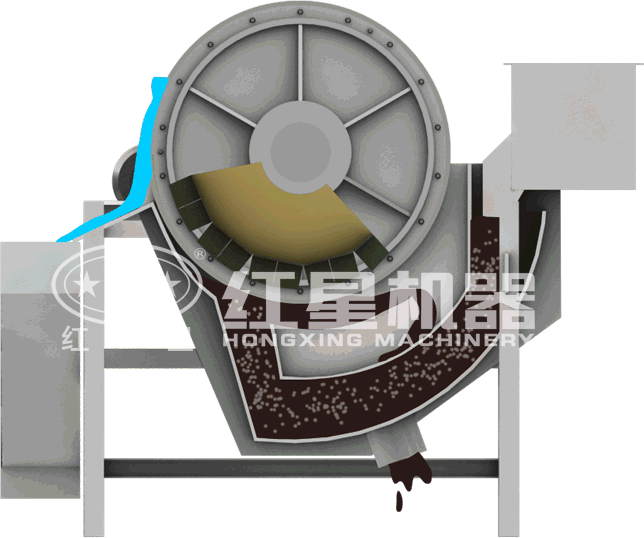

磁選機工作原理

礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的“磁團”或“磁蓮”即是精礦。精礦隨圓筒轉到磁系邊緣磁力較弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。

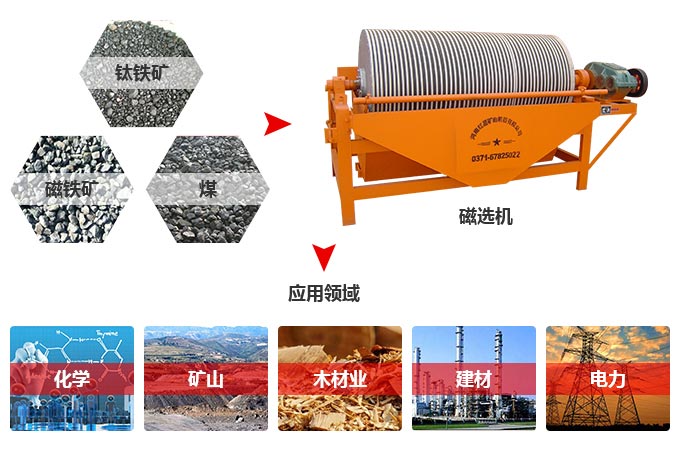

磁選機應用領域

磁選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，磁選機也用于煤、非金屬礦、建材等物料的除鐵作業。磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，磁選機筒表平均磁感應強度為100～600mT。根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選。CTB6012磁選機具有結構簡單、處理量大、操作方便、易于維護等優點。
